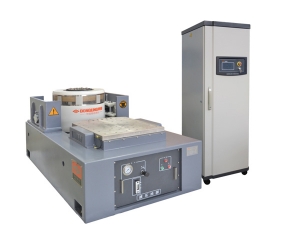

Электродинамические вибростенды с воздушным охлаждением

Характеристика

1. Электродинамическая виброиспытательная система

Электродинамическая виброиспытательная система с воздушным охлаждением характеризуется высокой резонансной частотой на первой ступени и широким диапазоном частот.

2. Надежная обмотка якоря

Инновационная технология и конструкция усиленного кольца обмотки якоря значительно улучшила виброустойчивость в условиях больших сил, высокого ускорения вибрации, больших ударных нагрузок и высокой температуры.

3. Высокоэффективное воздушное охлаждение

Уникальный дизайн воздушного канала электродинамического вибростенда обеспечивает намного больший охлаждающий эффект. Нисходящие магнитные кольца соответственно используют канал воздухозаборника с длинным желобом, двухслойный воздуховод с разделением потока, клинообразный воздуховод. Катушка возбуждения использует воздуховод ячеистой структуры.

4. Вентилятор охлаждения

Уникальный воздуховод и прочие структурные компоненты виброиспытательных систем с вентиляторами воздушного охлаждения, обеспечивают низкий уровень шума и превосходное охлаждающее действие.

5. Испытания на вертикальную и горизонтальную вибрации

Вибростенд со столом скольжения подходит для испытаний на горизонтальную и вертикальную вибрации. Удобен для опрокидывания, обеспечивает простой режим переключения двойного направления.

6. Усилитель с МОПТ-модулем (MOSFET) или БТИЗ-модулем

Усилитель мощности испытательного оборудования идет с МОПТ- или БТИЗ-модулем, демонстрируя ультра высокую стабильность и надежность.

7. Безопасная эксплуатация

Наши электродинамические вибростенды с воздушным охлаждением соответствуют требованиям к испытаниям по Европейскому стандарту. Усилитель мощности идет с кнопкой аварийной остановки при чрезвычайных ситуациях. Отвечает требованиям по безопасности Американского стандарта UL и европейского CE.

Руководство по выбору модели

Электродинамические вибростенды легко подвержены воздействию опрокидывающего момента, инерционному моменту, положения центра тяжести и высоты центра тяжести образца. Таким образом, мы считаем, что коэффициент безопасности должен быть в 1,2 раза выше теоретической тяги. Контроллер вибрации подбирается в соответствии с требованиями испытаний и тенденциями развития.

Рабочие параметры

1. Принудительное воздушное охлаждение

2. Диапазон усилия при синусоидальной вибрации: от 1 кН до 70 кН.
3. Соотношение усилий при случайной вибрации и синусоидальной вибрации 1:1.
4. Толкающая сила при ударе в два раза больше, чем при синусоидальном режиме (опционно в три раза больше).
5. Перемещение (непрерывное) пик-пик: 25 мм, 40 мм, 51 мм, 76 мм или 100 мм.
6. Легкая обмотка якоря отличается оптимизированной конструкцией и сильной виброустойчивостью.
7. Высококачественные пневмоопоры создают изоляцию при вибрации.
8. Высокая допустимая нагрузка пнемвоопоры, улучшенные технические параметры на низких частотах.
9. Раздвоенная магнитная цепь гарантирует малое рассеяние магнитного потока и однородное магнитное поле.
10. Доступные функции: испытание на воздействие синусоидальной, широкополосной случайной вибрации и создание на столе вибратора стандартных ударов.
11. Превосходный эффект охлаждения и низкий уровень шума.
12. Высокоэффективный и надежный усилитель мощности.
